Technologie ya moboko

Usine ya kokabola mopepe na cryogène (O₂, N₂, Ar mpe gaze oyo emonanaka mingi te) .

Esika oyo ekabolaka mopɛpɛ (ASP) ekabolaka mopɛpɛ ya mopɛpɛ na biloko na yango ya libosoliboso, mingimingi azote mpe oxygène, mpe ntango mosusu mpe argon mpe gaze mosusu oyo ekoki kosala mosala te oyo emonanaka mingi te.

Lolenge oyo esalemaka mingi ya kokabola mopepe ezali distillation ya température ya nse-. Méthode oyo esalelamaka pona kokabola oxygène, azote, na argon ya bopeto ya likolo-na ba industries oyo etali yango. Lisusu maziba bobele moko oyo ekoki kozala ya bagaze oyo emonanaka mingi te, lokola néon, krypton, mpe xénon eutaka na distillation ya mopepe na nzela ya ata makonzí mibale ya distillation.

Usine ya kokabola mopepe (ASP) ezali bisaleli oyo ezali malamu mingi mpe oyo ekoli mingi na oyo etali ba gaz industriels, oyo ekoki kobimisa ebele ya ba gaz industriels, mingi mingi ba usines ya kokabola mopepe ya mayi, oyo ekoki kosalelama, komema mpe kobombama na pete.

Classification ya biloko ya ASP

Composition Ya ASP

Na bisika ya bokeli amonia synthétique, gaz hydrogène brut esalemaka na CH4. H2 esangani lisusu na N2 mpo na kosala NH3 (ammonie). Ezali na mélange ya ba gaz CH4, H2, na N2 na tango ya production. Tosalelaka mécanisme ya expansion ya azote pona refroidissement pona ko liquider CH4 pe kokabola yango na gaz ya synthèse. Tokoki mpe kosalela ba unité ya adsorption ya balancement ya pression mpo na kokabola H2 mpe N2. Po bakoka ko refluxer pona ko synthétiser lisusu amonia.

Molongo ya Psa/vpsa:

Usine PSA/VPSA ezali na tina ya ba récipients absorbant oyo ezali na matériel adsorbant, tambour(s) ya gaz ya mokila, ba soupapes na ba tuyaux interconnectants, ba soupapes ya contrôle na instrumentation ainsi que système ya contrôle pona contrôle ya unité.

Ba étapes ya exécution ya PSA/VPSA:

1.PSA/VPSA GÉNÉRATION YA OXYGEN YA PLANT

Portée ya fourniture ezali mingi mingi compresseur d’air (soflateur), pompe à vide, ba récipients absorbant, matériel adsorbant spécialement sélectionné, soupapes, système de contrôle, analyseur ya produit oxygène en ligne mpe lisusu compresseur ya oxygène.

• Bopeto ya oxygène ya produit ekoki jusqu'à 94%.

VPSA ezali processus ya adsorbation ya pression super grande mpe ya désorbition ya vide na ba mérites ya consommation ya énergie moke mpe efficacité ya tamis moléculaire ya likolo. Pendant ce temps, investissement total ezali na se mingi koleka PSA to processus mosusu. Mpo na fonctionnement na yango ya kozala na confiance, ezali technique oyo ezali prévalue mpe ya liboso-preferer na tango oyo.

PSA/VPSA PLANT bokeli ya oxygène

2.GÉNÉRATION YA NITROGÈNE YA PLANT YA PSA

Kokabwana ya azote mpe oxygène na mopɛpɛ esalemaka na kati ya mbɛki oyo ekɔtisaka biloko oyo etondi na tamis moléculaire ya carbone. Yango etongami na likambo oyo ete molécules ya oxygène epalanganaka nokinoki na ndenge ya cinétique na kati ya structure ya ba pores ya tamis moléculaire ya carbone koleka ba molécules ya azote.

• Bopeto ya azote ya produit ekoki kozala 97-99.9999%.

Flux ya procédé ya système ya production ya azote ya PSA

3.PSA/VPSA RECUPERATION NA PURIFICATION YA HYDROGEN YA PLANT

PSA/VPSA PLANT bozongisi ya hydrogène pe bopeto

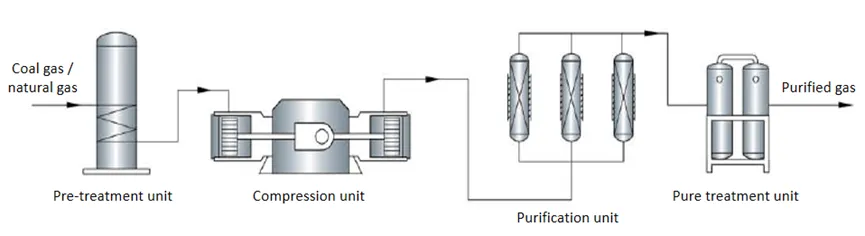

4.PSA/VPSA PLANT GAZ YA MAKALA, PURIFICATION YA GAZ NATUREL

Ba paramètres techniques:

Matériel oyo ekoki kosalelama : Gaz naturel, gaz ya four ya coke, méthane ya charbon-bed, gaz ya shale, gaz méthane, gaz ya mayi, gaz ya four, gaz ya charbon, petrole na gaz

• Makoki: 100 ~ 50.000 Nm3/h
• Pression: Pression normale ~ 3.0 MpaG
• Bopeto ya biloko: H2 Monene to ekokani na 99,999 % (V) .
• Range ya charge: 10 ~ 120 % .

PSA/VPSA PLANT GAZ YA MAKALA, PURIFICATION YA GAZ NATUREL

5.(V)BOLINGO YA CO2 ya PSA

Ba paramètres techniques:

Matériel applicable : Gaz convertisseur, gaz synthèse, carbure de calcium, gaz d’échappement ya gaz ya four ya chaux, gaz brut, gaz ya combustion, gaz ya mokila alcalin oyo ezali na CO2

• Makoki: 200 ~ 200.000 Nm3/h
• Pression: Pression normale ~ 3.0 MpaG
• Bopeto ya biloko: CO2 Moke to ekokani na 0,1 % (V) .
• Range ya charge: 10 ~ 120 % .

KO LONGOLA CO2 ya PSA

6.BOKABUANI YA BA MEMBRANES

Ba paramètres techniques:

• Matériel applicable : séchage ya mopepe, génération ya N2, séparation ya H2 ainsi que ba gaz industriels
• Makoki: 5 ~ 3.000 Nm3/h
• Pression: Pression normale ~ 12,0 MpaG
• Bopeto ya biloko: kino na 99,999 % (V) .

Bokabwani Ya Gaz Na Teknolozi Ya Membrane

Adsorption ya température variable ezali technologie ya separation oyo esalemi na capacité ya adsorption différentielle ya ba adsorbants pona ba composants ya gaz na ba températures différentes. Principe ya moboko ezali kosalela ba adsorbants mpo na ko adsorber ba composants ya gaz cible na températures ya se, mpe ko décomposer mpe ko adsorber ba composants adsorbés na nzela ya chauffage to ya régénération gaz soufflé na températures ya likolo, na yango kozua régénération mpe recyclage ya ba adsorbants.

Ba paramètres techniques:

Ba scénarios ya bosaleli: Kokaukisa to kopetola gaz naturel, gaz synthétique, gaz azote, mpe mopepe

• Makoki: 200 ~ 200.000 Nm3/h
• Pression: Pression normale ~ 3.0 MpaG
• Bopeto ya biloko: Point ya mamwɛ na nse lokola -70 degrés , Contenu ya soufre Moke to ekokani na 0.01g/m3
• Range ya charge: 10 ~ 120 % .

Unité de génération H2 (Electrolysé, Réforme de méthane à vapeur, Fissure de méthanol )

1.HYDROGEN YA RÉFORMATION YA VAPPE (SMR) .

HYDROCARBONE YA PETE (NG etc.) HYDROGEN REFORMANT DE VAPPE (SMR) .

Hydrogène Réforming Méthane à vapeur– Modèle 3D & fabrication ya skid avant-

2.CRACKING YA MÉTHANOLE PONA PRODUCTION YA HYDROGÈNE

Processus oyo esalelaka méthanol oyo ezuami na esika ya malamu mpe mayi désaliné lokola matières premières. Na 220-280 degrés , babongwanaka na nzela ya catalytique na hydrogène mpe gaz carbonique ya monene oyo ezali na gaze ya mbongwana na catalyseur oyo epesameli. Etinda yango ezali boye:

Réaction principale: CH3OH=CO+2H2 ;△H= +90.7 KJ/mol

CO+H2O=CO2+H2 ;△H=-41.2 KJ/mol

Eyano mobimba: CH3OH+H2O=CO2+3H2 ;△H=+49.5 KJ/mol

Ba effets secondaires: 2CH3OH=CH3OCH3+H2O; △H= -24.9 KJ/mol

CO+3H2=CH4+H2O; △H= -206.3KJ/mol

Composition ya gaz converti oyo esalemi na réaction oyo tolobeli likolo sima ya refroidissement na condensation ezali

H2 73~74%

CO2 23~24,5% na .

CO ~1,0% ya .

CH3OH 300ppm oyo ezali na kati

Saturation ya H2O

Gaz oyo ebongwani ekoki kokabolama na pete mpe kobimisama na hydrogène ya peto na kosalelaka ba technologies lokola adsorption ya balancement de pression.

Teknolozi oyo ya procédé ezali mature, pete pona kosalela, stable na fonctionnement, pe pollution-kozanga.

Ba paramètres techniques:

Matériel oyo ekoki kosalelama : Gaz naturel, naphtha, GPL, gaz sèche ya raffinerie oyo ezali na matières alimentaires hydrocarbures

• Makoki: 20 ~ 10.000 Nm3 / h
• Pression: 0,5 ~ 3,0 MpaG
• Bopeto ya biloko: H2 kino 99,999% (V)

Bizalela ya tekiniki ya procédé:

1. Vapeur ya méthanol epasuka mpe ebongwanaka na litambe moko na catalyseur dédié.

2. Na kosaleláká mosala ya pression, gaz oyo ebongwani oyo esalemi esɛngaka te kosala pression mosusu mpe ekoki kotindama mbala moko na dispositif ya kokabola adsorption ya balançoire ya pression, mpe yango ekitisaka consommation ya énergie.

3. Soki tokokanisi yango na électrolyse, bozangisi ya kura ekiti koleka 90%, ntalo ya bokeli ekoki kokitisa na 40-50%, mpe bopeto ya hydrogène ezali mingi. Soki tokokanisi yango na gazification ya charbon, équipement ya procédé oyo ezali simple, facile ya ko fonctionner mpe stable. Atako gazification ya charbon ezali na mwa nse ya ntalo ya matières premières, ezali na procédé ya molayi, investissement monene, pollution ya likolo, mpe bosoto, esengaka désulfurisation mpe purification, oyo ebongi te mpo na ba installations ya mike mpe ya minene.

4. Ba catalyseurs spécialisés ezali na bizaleli ya activité ya likolo, sélectivité ya malamu, température ya fonctionnement ya nse, mpe vie ya service ya molayi.

5. Kosalela mafuta ya molunge lokola porteur ya chauffage oyo ezali kotambola ekokisaka masengi ya procédé, na investissement moke, consommation ya énergie moke, mpe ba coûts ya exploitation ekitisami.

3.ELECTROLYSE YA MAYI GENERATION H2

Ba paramètres techniques:

Pression: Kino 3,0 MpaG kozanga compresseur

Bopeto ya biloko: H2 kino 99,99% (V)

Consommation ya puissance DC nominale: Na se to ekokani na 4,8 kWh/Nm3 H2

Electrolyse ya mayi H2 Génération

4.OXIDATION PARTIE GENÉRATION YA H2

Ba paramètres techniques:

• Biloko oyo ekoki kosalelama: Gaz naturel, Naphtha; Mafuta ya carburant,Residu ya vide, Coke ya pétrole, Charbon.
• Makoki: 4.000-95.000 Nm³/h
• Pression: 2.0 - 8.7 MPa(G) Ezali na ba .
• Bopeto ya biloko: H₂+CO≈34% - 42%(V)(Soki osaleli O ya peto₂lokola gaz ya bilei, H₂+CO≈90% - 98%)

Principe ya procédé:

Ba matières premières oyo e chauffer liboso mpe mopepe etindamaka na gazificateur. Mpe ba réactions ya oxydation partielle esalemaka na températures ya likolo (pene na 1300 degrés - 1500 degrés C) mpe na ba pressions ya likolo (3-8 MPa), oyo esali que combustion incomplete ya ba hydrocarbures na oxygène na conditions ya fourniture ya oxygène ekoki te

Réaction principale : CnHm + (n/2) O2 → nCO + (m/2) H2

Matomba ya tekiniki:

1. Ekoki kosala biloko ya liboso ya pɛpɛlɛ lokola gaz naturel mpe mafuta ya pɛpɛlɛ, bakisa mpe biloko ya liboso ya kilo oyo ezali ntalo moke lokola mafuta ya kilo, résidu ya vide, coke ya petrole, mpe ata makala.

2. Réaction yango moko ebimisaka molunge mpe esengaka te chauffage ya libanda, yango esalaka ete efficacité ya utilisation ya énergie ezala makasi.

3.Gaz ya synthèse oyo esalemi esalelamaka kaka te mpo na production ya hydrogène, kasi ebongi mpe mingi lokola gaz ya matière première mpo na ba processus chimiques lokola synthèse ya amonia, synthèse ya méthanol, to synthèse ya Fischer Tropsch.

Gaz associé na ba champs pétroliers ezali kolobela gaz naturel oyo epanzani na ba formations profondes na tango ya procédé ya extraction ya pétrole, oyo esengeli ko traité sima ya kobimisama na tête ya libulu. Gaz oyo esangisi yango mpe petrole brut ebimisamaka esika moko mpe esɛngaka kosala makambo ndenge na ndenge liboso ya kosalela yango.

Processus esangisi mingi mingi

Na bokuse, gaz oyo esangisi na bisika ya petrole, lokola produit ya kobakisa ya bokeli petrole, esengeli kosala ba procédés ebele yambo ya kosalela yango. Na nzela ya déshydratation pe désulfurisation, pression, liquefaction, traitement ya ba pipelines, pe ba technologies ya utilisation, gaz associé na champ pétrolier ekoki kosalelama mingi tango ya kokitisa pollution ya zinga zinga.

Ba paramètres techniques:

• Makoki: 200 ~ 200.000 Nm3/h
• Pression: Pression normale ~ 3.0 MpaG
• Bopeto ya biloko: Point ya mamwɛ na nse lokola -70 degrés , Contenu ya soufre Moke to ekokani na 0.01g/m3
• Range ya charge: 10 ~ 120 % .

PROCESSE YA LIQUEFACTION YA GAZ NATURAL

Design ya Réseau na Échelle ya Munene

Equipement ya tour na ba internes

Ba compresseurs oyo ezo reciproquer

Ba adsorbants na ba catalyseurs

Ba soupapes ya contrôle programmable

Ba réservoirs nionso ya gaz, liquide & liquide cryogénique

Ba izini ya petrole & gaz

Mbala mingi, contrat ya ingénierie pétrole na gaz ezuaka modèle EPC (Engineering General Contracting), esika entrepreneur azali na mokumba ya conception, achat, construction, pe mise en service ya projet tii tango ekopesama na nkolo. Na mode oyo, ba entrepreneurs basengeli kosilisa processus mobimba kobanda na conception tii na exploitation pona ko assurer mise en œuvre ya projet malamu. En plus, ezali na ba modèles ya Construction ya Design Procurement (PC) pe Design Procurement (EP), oyo eponami na kotalaka ba besoins spécifiques pe bizaleli ya projet.

Ba usines ya chimique na ba produits chimiques ya bien

Société yango ezali kosala makambo ndenge na ndenge ya ingénierie chimique mpe chimique fine na domaine ya contrat ya ingénierie, na kati na yango technologie ya production mpe application ya amonia synthétique, méthanol, urée, azote ya chaux, thiourée, mpe noir carbone.

Ba izini ya kopɛtola mai

Ingénierie ya bopetoli mayi ezali eteni ya motuya ya bopetoli mayi ya bosoto ya ba industries, pe mokano na yango ya moboko ezali ya kokokisa bopeto ya mozindo ya mayi ya bosoto na nzela ya mayele ndenge na ndenge ya tekiniki pona kokokisa mibeko ya bopanzani to masengi ya bosaleli lisusu. Na ba applications pratiques, ba procédés ya traitement oyo esalemaka mingi ezali dosage, oxydation ya ozone, catalyse, adsorption, etc., oyo mingi mingi esangisamaka na kotalaka complexité ya composition ya mayi pe ba caractéristiques ya polluants.
